RILL- UND PERFORIERMASCHINEN

PNZ 530	G - WHIZ	CREASE MASTER	AUTO FINISHING SYSTEM
Die rotative Rill- und Perforiermaschine PNZ 530 ist mit einem neu gestalteten Papieranleger ausgestattet. Dieser ermöglicht mit seinem sicheren Separiersystem und der präzisen, horizontal drehjustierbaren ... ... weiter lesen	... alles mit einer Maschine. Das Nummerieren, Perforieren, Rillen und Anschlitzen von Formulare ... ... weiter lesen	Das Rillen veredelter Farbdrucke vor dem Falzen gewinnt immer mehr an Bedeutung. Insbesondere bei Digitaldrucken ist beim Falzen ein vorheriges, sachgemäßes Rillen unabdingbar, um das Aufbrechen ... ... weiter lesen	Das AutoFinishingSystem zum Rillen-/Nuten und Perforieren ist die ideale Verarbeitungsmaschine für alle Drucker, die ohne aufwändige Rüstzeiten, schnell ... ... weiter lesen



---

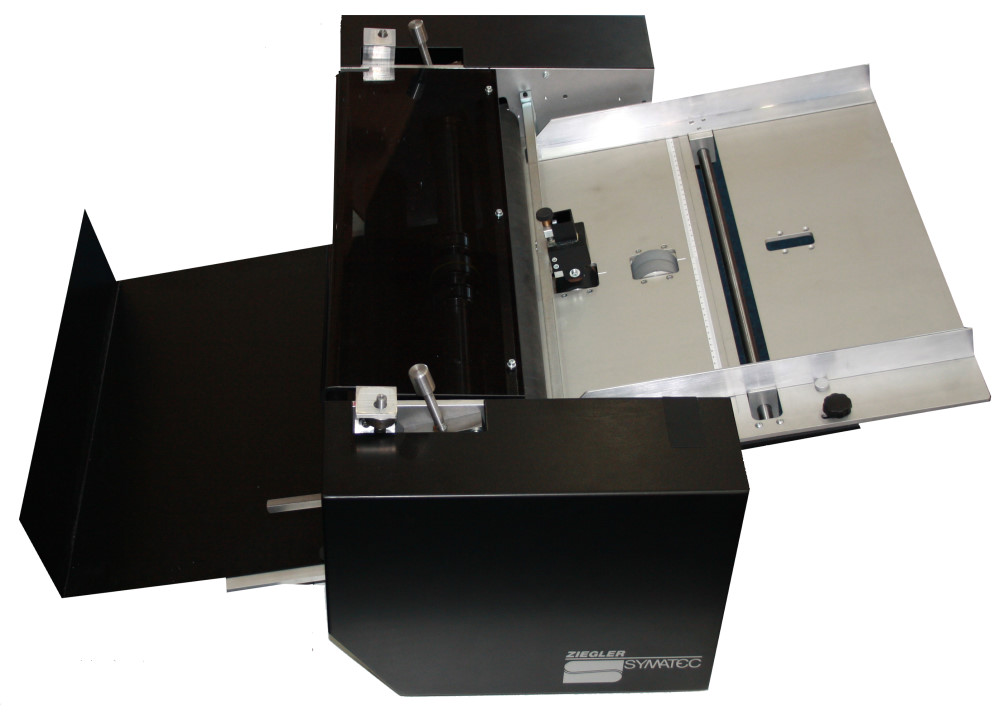

RILL- UND PERFORIERMASCHINE PNZ 530

WENN ES PERFEKT GERILLT WERDEN MUSS

Deutsche Qualität die auch Sie überzeugt! Seit über 40 Jahren entwickelt und produziert das Haus Papierbearbeitungslösungen!
Entstanden ist mit der eine kräftige, sehr solide Maschine mit stabilem Fundament. Alle drehenden Teile sind in staubgedeckten Kugellagern eingelassen.
Die rotative Rill- und Perforiermaschine ist mit einem neu gestalteten Papieranleger ausgestattet. Dieser ermöglicht mit seinem sicheren Separiersystem und der präzisen, horizontal drehjustierbaren Papierführung exakte Rillergebnisse.
Die neue Rill- und Perforiermaschine , zeichnet sich auf Grund Ihrer soliden Bauweise auch für die Nutzung im professionellen Anwenderbereich aus. Sie überzeugt durch einige Ihrer besonderen Merkmale:

• Exakte, gerade Arbeitsweise vorn Eintritt in die Werkzeuge bis zum Austritt aus den Werkzeugen,
• Dies ist bedingt durch ein entsprechend ausgelegtes Transport- und Führungssystem vor und nach den Werkzeugwellen,
• Drehbar einstellbarer Anleger - ohne Führungsspiel der Aufhängung, für die exakte Winkelrichtigkeit zu den Werkzeugwellen,

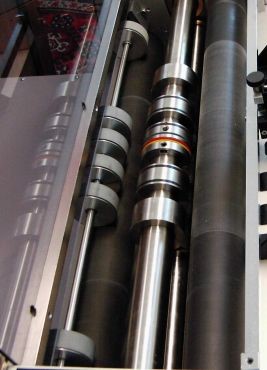

• Nach neuestem Stand müssen zum Wechsel der Werkzeuge die Werkzeugwellen nicht mehr entnommen, sondern nur noch gelöst werden (ein entscheidender Vorteil),
• Stufenlose Druck-/Zugeinstellung der Werkzeugwellen, Abstands-Feineinstellung mit dem zu verarbeitenden Material,
• in die Maschine einschiebbare Auslageplatte, gleichzeitiger Endanschlag, sowie platzsparend, wenn nicht gearbeitet wird,
• Stufenlose Geschwindigkeitsregelung,
• Kräftiges statisches Fundament - der Dynamik überlegen.
• Alle drehenden Teile in staubgedeckten Kugellagern.
• Direktes und einfaches Handling.
• Begrenzungselemente auf dem Anleger einzeln und gekoppelt verstellbar - stufenlos.
• Der Anleger ist stufenlos winkelrichtig justierbar mittels einer sehr exakten technischen Einrichtung.
• Führungswalzen sorgen für kontrollierten Lauf der Papiere, vor den Werkzeugwellen, durch die Werkzeugwellen und in die Ablage. Sehr kurze Führungswege.
• Die Separierung/Vereinzelung der Papiere ist stufenlos justierbar, fast ohne Druck auf die Materialien. Daher auch bei empfindlichen Oberflächen keine Reibmarkierungen der Separierung. (Einzige Einschränkung bei Indigo, aber sehr schwach).
• Rüsttaste zur langsamen Einrichtung (z,B. Formatwechseln).
• Notstoptaste.
• Druckverstellung der Werkzeugwellen stufenlos.
• Werkzeugwellen unkompliziert zu entnehmen und wieder einzusetzen,
• Während des Arbeitslaufes kann ständig nachgefüllt werden ohne den Lauf zu stören.
• Bestückungs-Maße: Breite 530 mm, Länge 500 mm,
• Verlängerung in Laufrichtung möglich,
• Papiergewicht: bis 450/500 gr/qm
• Leistung: je nach Papierbeschaffenheit: bis 20.000 Blatt/h
• Arbeitsbreite: bis zu 535 mm
• Leistung: bis zu 20.000/h (abhängig von der Papierqualität und Grösse)
• 230 Volt, 50 Hz, 1,8A
• Abmessungen: Länge mit Ablage: ca. 1.200 mm, Breite: 820 mm, Höhe: 350 mm
• Gewicht: ca. 60 / 70 kg

Mehrere Werkzeuge können aufgezogen werden.
Horizontale Justierung der Werkzeuge möglich indem die Wellen mittels entsprechendem Mechanismus angehoben werden.

Tischmodell, Unterbau mit Rollen optional.

Weiterführende Informationen:

• PDF Datenblatt
• Produktvideo
• Produkt kaufen



---

RILL- UND PERFORIERMASCHINE G - WHIZ

Nummerieren, Perforieren, Rillen, Schlitzen ... alles mit einer Maschine.

Das Nummerieren, Perforieren, Rillen und Anschlitzen von Formularen, Eintrittskarten, Aufklebern, Durchschreibesätzen, Umschlägen usw. nach der altbekannten Methode mit dem Tiegel oder der GTO, ist inzwischen zu einem teuren „Vergnügen" geworden.
G-Whiz von Graphic Whizard, ist sehr viel mehr als eine echte Alternative. In verschiedenen Modellvarianten bieten diese kompakten Geräte, die in der Regel von einer Hilfskraft bedient werden, Spitzenergebnisse beim Nummerieren und gleichzeitigem Mehrfach-Perforieren (auch Microperforation), beim Rillen von Mappen und Umschlägen oder beim Anschlitzen von Aufklebern - alles ohne Greiferrand. Der Aufwand beim Einrichten dauert weniger als fünf Minuten, ein Bruchteil der bisher gekannten Rüstzeiten.
Bei Geschwindigkeiten bis zu 8.000 Formularen pro Stunde, können mit einem Nummerierkopf (4 sind möglich) 100 verschiedene Nummern auf einen Bogen aufgedruckt werden oder bis 4 mal die gleiche Nummer. In einem Programmspeicher werden wiederkehrende Aufträge gespeichert und auf Knopfdruck abgerufen.
Einfacher geht es nicht - praktisch, schnell.

G-Whiz ... wozu Tiegel oder GTO, wenn es einfacher und schneller geht!

Eigenschaften und Produktinformationen

• Automatische Papierzuführung aus dem gefächerten Stapel und Nach¬laden während der Produktion (NonStop-Betrieb).
• Saugluftanleger als Option.
• Blitzschnelle Einstellung der Nummern-Positionen und Werkzeuge.
• Programmspeicher (Modell GW 8000).
• Nummerieren von verleimten Durchschreibesätzen (bis 7-fach), Einzelblätter ab 45g/qm und Karton bis 300g/qm im Format bis max. 45x45cm.
• Leistung stufenlos regelbar bis 8.000 Formulare pro Stunde.
• Mehrfachnummerierung bis 10 bzw. 100 Nummern auf einen Bogen.
• Bis 4 gleiche Nummern auf einem Bogen.
• 1 Nummerierkopf - Standard, erweiter¬bar auf max. 4 Köpfe.
• Nummerierköpfe in jede gewünschte Position einstellbar. Standgenauigkeit +/-0,25 mm.

Technische Daten	Modell 6000	Modell 8000 E
Formate	7,6cm x 12,7cm bis 45cm x 45cm
Leistung	bis 6.000 Blätter A4	bis 8.000 Blätter A4, stufenlos
Papiergewichte	45g/qm bis 300g/qm, bis 7-fach verleimte Sätze
Programmspeicher	1 Arbeitsprogramm	ja, 100 Programme
Mehrfachnummern	10 pro Blatt	100 pro Blatt
Vorwahlzähler	nein, Gesamtmenge	ja
Abmessungen	L112cm, B 69cm, H 26cm
Gewicht	57 kg
Stromanschluss	230 V, 50 Hz, 5 A
Option	Köpfe mit 8 Stellen, vorwärtszählend, 3,5 und 5,5mm

Weiterführende Informationen:

• PDF Datenblatt



---

RILL- UND PERFORIERMASCHINE CREASE MASTER

... dynamisch Rillen und Nuten, Perforieren und Schlitzen.

Das Rillen veredelter Farbdrucke vor dem Falzen gewinnt immer mehr an Bedeutung. Insbesondere bei Digitaldrucken ist beim Falzen ein vorheriges, sachgemäßes Rillen unab-dingbar, um das Aufbrechen der Farbe und des Papiers an der Falzkante zu verhindern - unabhängig von der Papierlaufrichtung.
Für diese und weitere Aufgaben bietet der CreaseMaster-Rillautomat die perfekte Lösung. Er arbeitet mit Werkzeugbalken, welche die Papierfasern über die gesamte Rille sauber verdichten, entsprechend dem traditionellen, seit Jahrzehnten bewährten Verfahren. Als einmalige Besonderheit bietet der CreaseMaster die Möglichkeit, in einem Durchlauf, erhaben und/oder vertieft zu Rillen. Die einzelnen Positionen werden in sekundenschnelle über TouchScreen programmiert und präzise ausgeführt. Der Arbeitsablauf erfolgt vollautomatisch.
Durch zusätzliche, rotierende Werkzeuge, kann mit dem CreaseMaster auch mehrfach perforiert und es können Etiketten angeschlitzt werden. Eine weitere Option ermöglicht Teilperforationen, beispielsweise zum Ausperforieren von Postkarten oder Bankformularen.

Eigenschaften und Produktinformationen

• Automatischer Arbeitsablauf durch Saugluftanleger. Non-Stop-Betrieb durch Nachladen während der Produktion.
• Blitzschnelle Einstellung der Rill-Positionen durch TouchScreen.
• Programmspeicher zum Abruf wiederkehrender Aufgaben.
• Rillen für Blätter ab 50 g/qm und Karton bis über 350 g/qm im Format bis max. 45x65 cm.
• Leistung stufenlos regelbar bis 3.000 A4 Bogen pro Stunde.
• Mehrfachrillen bis 10 Rillen auf einen Bogen,
• Rillen in jede gewünschte Position einstellbar, gleichzeitig sowohl von oben wie auch von unten.
• Reichhaltige Zusatzwerkzeuge (Option) zum Perforieren, auch Microperforation, Rillen und Anschlitzen.

Technische Daten

• Anlegesystem: Saugluftanleger 8,9x12,7cm
• Formate: bis 45x65cm
• Leistung:
• bis 8.000 Blätter (1 Rille, A4 Format)
• bis 10.000 Blätter (rotierende Werkzeuge)
• Papiergewichte: 50-450g/qm und mehr
• Maschinenmaße: L 1,52m; B 0,69m; H 1,17m
• Gewicht: 114kg
• Stromanschluss: 230V, 50 Hz, 20A
• Optionen Perforieren, verschiedene Teilungen,
• Microperforation, Teilperforation für Postkarten, Anschlitzen für Etiketten

Hinweis:
Das System arbeitet mit Druckluft. Wenn keine Versorgung vorhanden ist, wird ein Kompressor für einen Druck von 90 psi benötigt.

Weiterführende Informationen:

• PDF Datenblatt



---

RILL- UND PERFORIERMASCHINE AUTO FINISHING SYSTEM

Das modulare Rillen-/Nut-System

Handlich • • • Präzise • • • Wirtschaftlich

Das AutoFinishingSystem zum Rillen-/Nuten und Perforieren ist die ideale Verarbeitungsmaschine für alle Drucker, die ohne aufwändige Rüstzeiten, schnell und präzise Flyer, Umschläge, Mappen, Visitenkarten usw. in einer Topqualität fertigen möchten. Das Balkenwerkzeug prägt eine perfekte Kanalnut, so wie der Spezialist sie kennt und die garantiert, dass an der Falzkante die Farbe nicht aufbricht. Als zusätzliche Option stehen rotierende Perforierwerkzeuge zur Verfügung, mit denen die einzelnen Blätter längs perforiert werden können.
Das Basismodell ist mit einer präzisen Handanlage ausgestattet und jederzeit mit einem Saugtischanleger sowie einer Online-Falzmaschine erweiterbar. Im Hand-umdrehen betriebsbereit, so lautet das Zauberwort, was ein einfaches, unkompliziertes und schnelles Handling bedeutet. Jeder Benutzer ist ohne Vorkenntnisse, durch das übersichtliche TouchScreen mit Bedienerführung, binnen kürzester Einweisungsphase in der Lage, alle „Register", die diese Maschine bietet, zu beherrschen.

Technische Daten

• Standmodell
• Anlegesystem per Handanlage oder automatische Saugtischanleger
• Erweiterbar mit online Falzmodul
• Zusätzlich Werkzeuge zum Perforieren
• Einfache Programmierung durch TouchScreen
• 16 Programmspeicher
• Einlaufbreite: bis 370 mm
• Formatlänge: bis 900 mm
• Rillen pro Seite: 1 bis 16 Rillen / im Abstand von min. 0,5 mm
• Leistung: 2 Rillen/Sekunde
• Papiergewichte: von 100 bis 450 g/qm
• Größe (L x B x H): 70 x45x90 cm
• Gewicht: 90 kg
• Elektrische Daten: 230 V, 50 Hz, 450 Watt

Weiterführende Informationen:

• PDF Datenblatt
